HELIXCHANGER® 　　三重機械鉄工株式会社

　　　三重機械鉄工株式会社は、Lummus Technology 社との技術提携によりHELIXCHANGER®熱交換器を提供いたします。

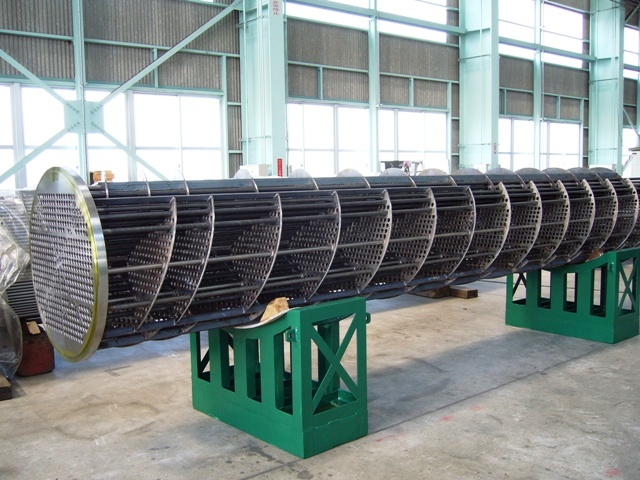

　　Helixchangerの胴側の螺旋状の流れは、一定の流路面積を持ち栓流に近い均一な流速を呈し、多くの素晴らしい特徴を有します。


HELIXCHANGER®の利点

[一般]
　・　均一な流れの形成による、高い熱伝達性能。
　・　流速がバッフルの両側で実質的に一定であるので、圧力勾配が少ないためにチューブと
　　　バッフル管穴との隙間における漏れ流の減少により、高い熱伝達性能が得られる。
　・　流れのデッドスペースがほとんど無く、堆積物の付着が少ないことによる汚れの低減化。
　・　汚れの低減化によるチューブのコロージョンの防止と洗浄回数の低減化。
　・　高い熱伝達性能による設備コストと洗浄回数の低減による維持コストの減少。
　・　均一な流れによるチューブの振動に対する効果的保護。
　・　均一な流れによる低い圧力損失

[二相流]
　・　螺旋流によるよりよい気液の混合は、対流伝熱の促進と温度の均一化が得られる。
　・　螺旋流による均一な二相流の配分とよりよい気液の混合は相分離による問題の緩和と
　　　汚れの減少をもたらします。
　・　螺旋流によるよりよい気液の混合は、相分離の特異な凝縮プロセスよりも高い平均温度差で
　　　全体の凝縮促進をもたらします。
　・　コンデンサー：　低い圧力損失⇒より高い露点温度⇒より高い有効温度差
　・　リボイラー　　：　低い圧力損失⇒高い循環比⇒より高い伝熱係数⇒より低い駆動液頭圧
　　　　　　　　　　
能力増強工事にもHELIXCHANGER®の採用を是非ご検討ください。

コンビ則第17条に該当する場合、既存熱交換器のチューブバンドルをHELIXCHANGER形に取替えることにより

　・法規上の制約を受けることなく、
　・基礎、配管変更、耐震補強などの追加コストをかけることなく、
　・短期間の工期にて、

高性能熱交換器HELIXCHANGER®の設置が可能となり、能力アップに寄与することが期待できます。

ビデオ　可視化モデルによる螺旋状のながれ

　モデルの右側が従来型のセグメンタルバッフル形状の熱交換器です。ジグザグの流れによる偏流、逆流、渦流が発生し
　よどみ、デッドスペースが観察できます。モデル左側は、螺旋状バッフル(HELIXCHANGERの構造)の熱交換器です。
　スムースに流れる様子が観察できます。画像はセグメンタル形から螺旋形バッフルに移っていきます。

技術文献他リンク
　・　Fouling Mitigation Using Helixchanger Heat Exchangers：ヘリックス形熱交換器を用いた汚れの低減　[英語版]
　・　ヘリックス形熱交換器を用いた汚れの低減　　　　　　　：[上記の邦訳版　2,082KB pdf]
　・　ヘリックス形熱交換器パンフレット 　　　　　　　　　　　　：[ヘリックス形熱交換器　3,471KB pdf]
　・　ヘリックス形熱交換器の利点-性能・稼働時間　　　　　： [性能、連続運転時間パンフレット　2,216KB pdf]
　・　ヘリックス形熱交換器の胴側凝縮及び蒸発の利点　　：[ヘリックス形熱交換器の胴側凝縮及び蒸発の利点　134KB pdf]
　・　Lummus home page for Helixchanger 　　　　　　　　　　：ルーマス社ホームページ、ヘリックス形熱交換器
　・　[2004年PEC][2005年][2006年]　　　　　　　　　　　　　　：高性能熱交換設備の導入による蒸留塔の熱回収システムの開発
　

↓↓↓ニュース記事2008年4月2日[PDF 695KB];　HELIXCHANGER®50基プラントに一括採用
　・　50 HELIXCHANGER heat exchangers Selected by EOL Company in India

Helixchanger®プロモーションビデオ

　従来型のセグメンタルバッフル形状の熱交換器とHelixchangerとの3-D モデリングによる流れ様式のビデオです。
　
